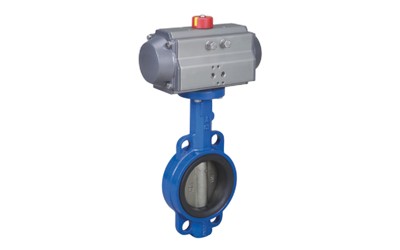

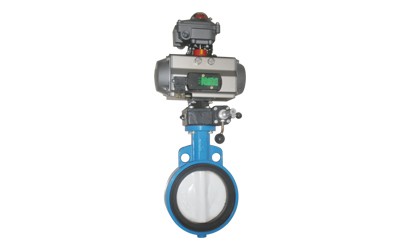

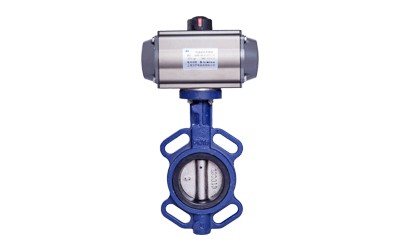

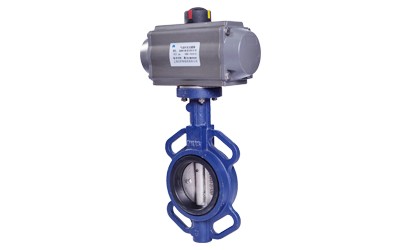

OSAD671氣動對夾式軟密封蝶閥

掃描咨詢

基本參數
外形尺寸
相關下載

標準規范

設計標準	GB 12238-89
法蘭標準	JB/T79、GB9113
結構長度	GB/T12221
檢測與試驗	GB/T13927-1992

閥體技術參數

公稱壓力	PN10、PN16
連接方式	對夾式
法蘭標準	JB、GB（特選ANSI、JIS）
閥體材質	鑄鐵、WCB、SS304、SS316、SS316L
蝶板材質	鑄鐵、WCB、SS304、SS316、SS316L
密封材料	X、NBR、EPDM、PTFE
工作溫度	C1:-10℃～60℃(X)
	C2: -20℃～80℃(NBR)
	C3: -20℃～120℃ (EPDM)
	C33: -40℃～150℃(PTFE)

氣缸及附件技術參數

氣缸選配	OSADR（DL）、OSASC（SO），可配指定進口品牌
氣缸形式	雙作用、單作用
環境溫度	-20℃～+80℃
氣源壓力	雙作用4～8bar、單作用5～8bar
附件選項
回訊器	也叫限位開關，遠程反饋開關信號
電磁閥	雙作用選二位五通、單作用選二位三通
三聯件	可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構	轉動手輪機構，可實現手動開、關閥
電氣定位器	輸入4～20mA信號，實現蝶閥調節功能

備注：氣缸參數請另參考所選配的氣動執行器資料。

OSAD671氣動對夾式軟密封蝶閥

PN10閥體尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

型號規格	DN	L1	H1	H3	H2	Ф1	Ф2	B1	D3	D2	D1	n-d
OSAD67150	50	43	70	30	130	12.6	70	3	32	92	125	4-Ф18
OSAD67165	65	46	76	30	143	12.6	70	3	47	106	145	4-Ф18
OSAD67180	80	46	89	30	155	12.6	70	3	65	122	160	4-Ф18
OSAD671100	100	52	104	30	179	15.78	90	5	91	150	180	8-Ф18
OSAD671125	125	56	120	30	190	18.95	90	5	112	177	210	8-Ф18
OSAD671150	150	56	132	30	210	18.95	90	5	146	204	240	8-Ф22
OSAD671200	200	60	167	39	243	22.13	115	5	194	260	295	8-Ф22
OSAD671250	250	68	202	39	282	28.48	115	8	242	314	350	12-Ф22
OSAD671300	300	78	239	39	310	31.65	140	8	292	370	400	12-Ф22

PN16閥體尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

型號規格	DN	L1	H	D	D1	D2	n-d
OSAD67150	50	43	150	160	125	100	4-Ф18
OSAD67165	65	46	160	180	145	120	4-Ф18
OSAD67180	80	46	170	195	160	135	4-Ф18
OSAD671100	100	52	185	215	180	155	8-Ф18
OSAD671125	125	56	210	245	210	185	8-Ф18
OSAD671150	150	56	230	280	240	210	8-Ф22
OSAD671200	200	60	285	335	295	265	8-Ф22
OSAD671250	250	68	325	405	355	320	12-Ф25
OSAD671300	300	78	360	460	410	375	12-Ф25
OSAD671350	350	78	430	520	470	435	12-Ф25
OSAD671400	400	102	475	580	525	485	12-Ф30
OSAD671450	450	114	525	640	585	545	12-Ф30
OSAD671500	500	127	565	705	650	608	12-Ф34
OSAD671600	600	154	620	840	770	718	12-Ф41

備注：①氣動執行器（簡稱氣動頭或氣缸）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
? ? ? ? ? ②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
? ? ? ? ? ③執行器型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。
