介質

液體、氣體

介質溫度

0-100℃/120℃/150℃

介質壓力

1.0MPa

連接方式

卡箍快裝

閥體材質

304/316L

閥球材質

304/316L

閥體密封

三元乙丙、丁腈、氟橡膠

防護等級

IP67，F型【防潮型，加裝除濕加熱器】（不適用IP67)符合Q/12NK4404-2023

環境溫度

-20℃< t<45℃（其它環境溫度可定制）※1

環境濕度

相對濕度≤85%（不凝露）建議IP67/相對濕度>85%建議F型

振動沖擊

≤2g

振動振幅

10 to 55 Hz, ≤1.0 mm 雙振幅（特殊振動場合可定制)

安裝方式

執行器不得垂直朝下，注意需預留手動操作或接線空間

維護

免維護

證書類型

CE

電壓范圍

DC4.5-5.5V

DC10-15V

AC9-26V/DC9-30V

AC95-265V/DC100-300V

DC22-30V

最大功耗

3W

3W

4W@NOKT/5W@KT/10W/@KT2H

5W@NOKT/8W@KT

10W

工作電流

≤130mA

≤100mA

≤50mA@NOKT/≤250mA@KT/≤400mA@KT2H

≤10mA@NOKT/≤40mA@KT※1

≤250mA

靜態電流

15±5mA

15±5mA

15±5mA

＜5mA

10±5mA

保險絲規格

2A

2A

2A

1A

2A2

功能參數

控制方式

B2，B3，BD3，B33，B44，B2J，B3J，BD3J，B33J

B3，BD3，KT2，KT2H，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT2HJ，KT32J，B33J

B3，BD3，KT2，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT32J，B33J

B3，BD3，B3J，BD3J

額定扭矩

2N·m

運轉時間

5-7秒

2秒

電氣等級

Ⅲ類(安全低壓)

Ⅱ類（無地線PE)

Ⅲ類(安全低壓)

絕緣電阻

100MΩ/500VDC

100MΩ/500VDC

100MΩ/500VDC

耐壓等級

500VAC@1分鐘

1500VAC@1分鐘

500VAC@1分鐘

電氣接口

2X0.3mm2電纜，耐壓AC300V（標配線長800mm)B2，KT2

3X0.3mm2電纜，耐壓AC300V（標配線長800mm)B3，BD3，B33，KT32

5X0.1mm2電纜，耐壓AC300V（標配線長800mm)B5，B44，B2J，KT2J

6X0.1mm2電纜，耐壓AC300V（標配線長800mm)B3J，BD3J，B33J，KT32J

回轉角度

90士2°

噪聲水平

最大75dB(A)

位置指示

機械指示器

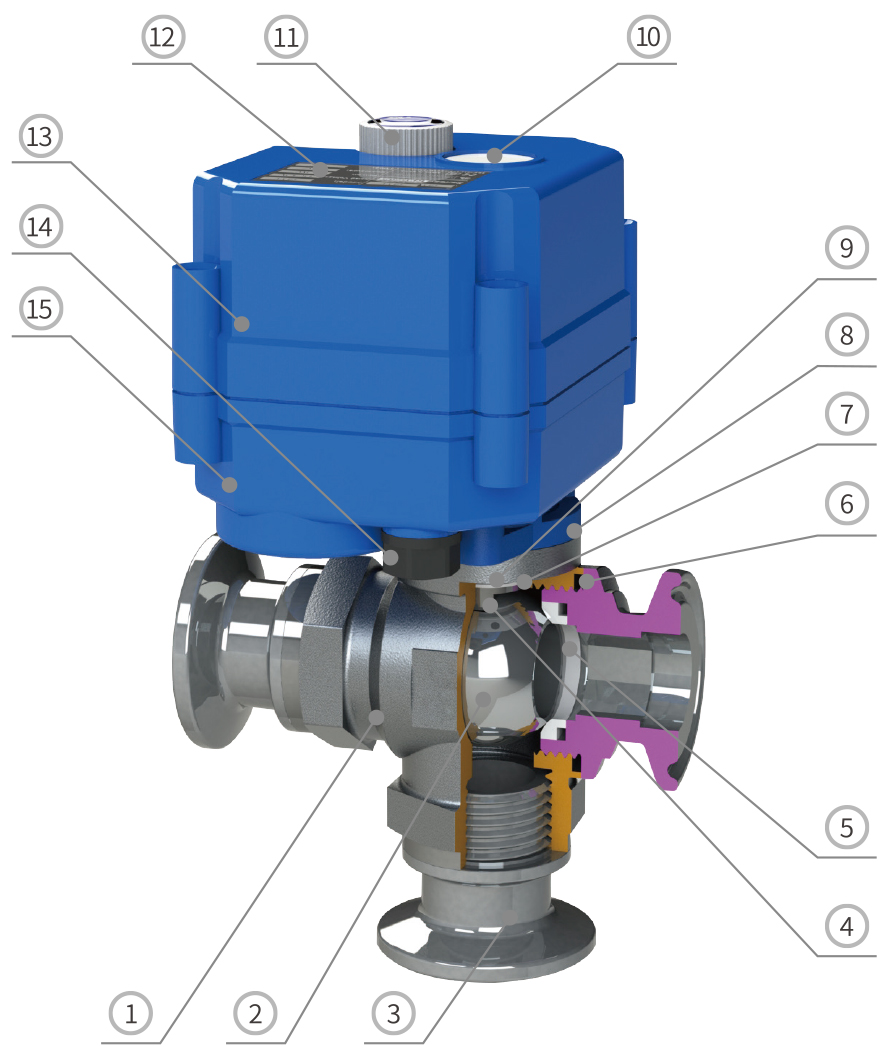

1

閥體

304/316L

1

2

閥球

304/316L

1

3

閥蓋

304/316L

3

4

閥桿

304/316L

1

5

球墊※1

PTFE

3

6

閥蓋密封圈

三元乙丙/丁腈/氟橡膠※2

3

7

閥桿密封圈

三元乙丙/丁腈/氟橡膠※2

1

8

連接架

PA66

1

9

聯軸節

304

1

10

視窗

透明PC

1

11

手輪※3

POM

1

12

標簽

PC

1

13

上蓋

PC合金※4

1

14

緊線鎖母

AC66

1

15

下蓋

PC合金※4

1

備注：※1介質為氣體，選用耐磨PTFE。

※2其它材質可定制。

※3無手輪系列則不帶手輪。

※4在使用過程中注意PC材料的耐腐特性，對含有甲苯、二甲苯、酮類、二氯甲烷、三氯甲烷、氯仿等有機溶劑場合，要注意避免與其直接或間接接觸。
